DIN 439 LH Sechskantmuttern, niedrige Form mit Linksgewinde

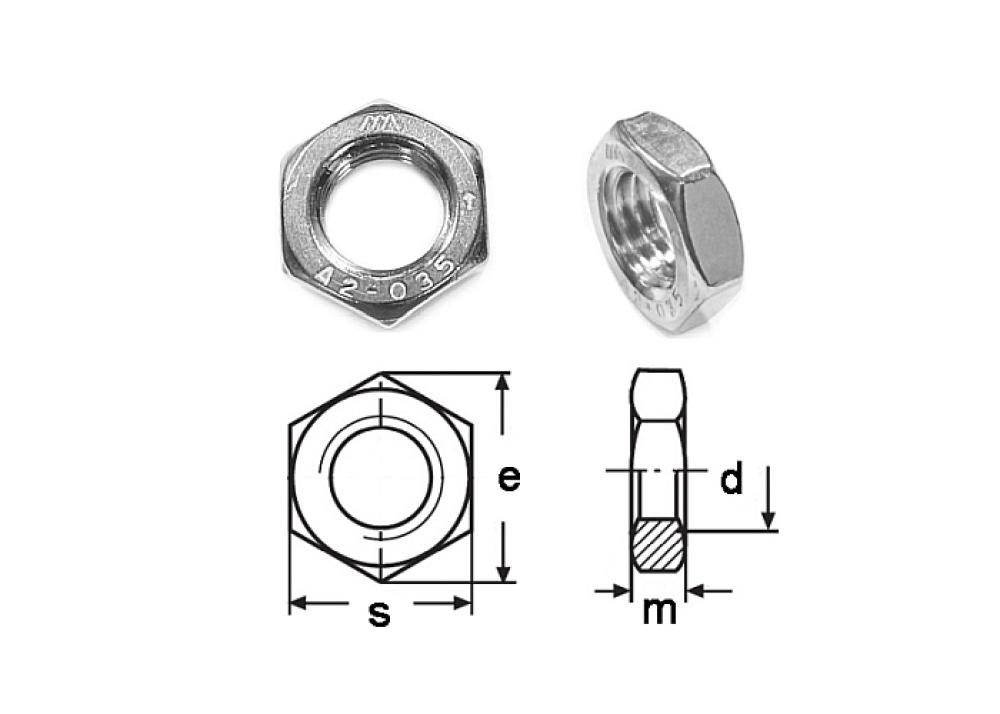

DIN_439_Linksgewinde

Durchmesser (d) mm Höhe (m) min. Antrieb SW mm Eckmaß (e) mm
BM 5 Links 2,2 8 8,77
BM 6 Links 2,7 10 11,05
BM 8 Links 3,70 13 14,38
BM 10 Links 4,70 17 18,90
BM 12 Links 5,70 19 21,10
BM 16 Links 7,42 24 26,75
BM 20 Links 9,10 30 32,95
BM 24 Links 10,90 36 39,55
BM 30 Links 13,90 46 50,85
BM 36 Links 16,90 55 60,79

TECHNISCHE DATEN:

  • Durchmesser ( d ): von BM5 bis BM36
  • Gewindeart: metrisches Linksgewinde
  • Antrieb: Aussensechskant
  • Form: Sechskantmuttern, niedrige Form B mit Linksgewinde
