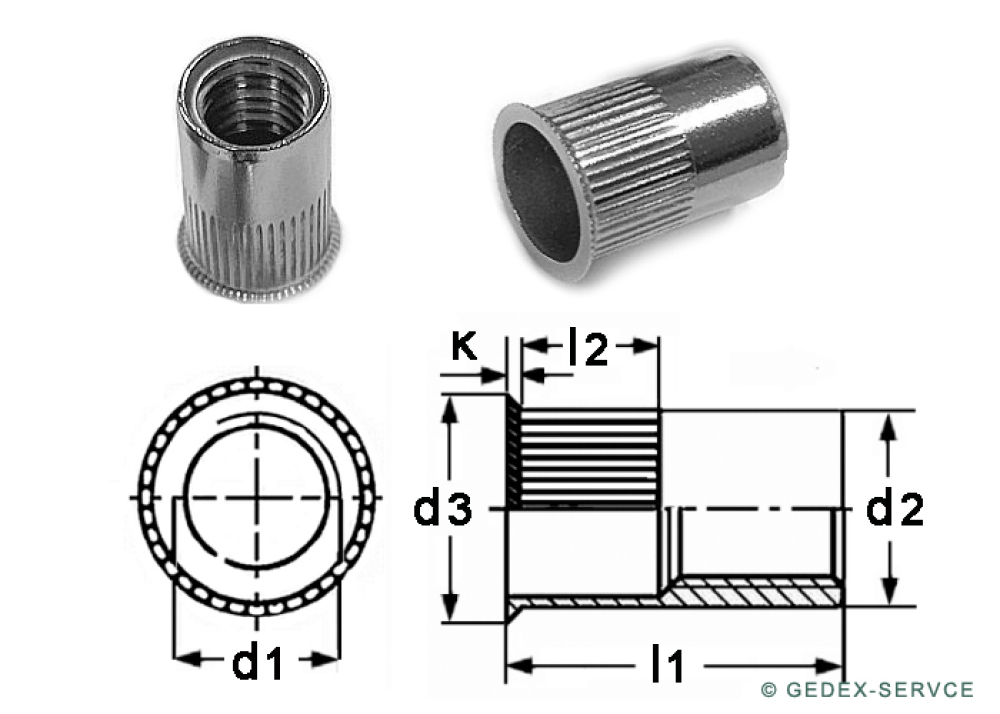

Rivet nuts with small CSK head, open type, knurled, Stainless steel A2
 |
| Innen- durchmesser d1 (mm) |
l1 | d2 | d3 | l2 | Kopfhöhe k (mm) |
Klemmbereich |
Bohrloch ( mm ) |
|---|---|---|---|---|---|---|---|
| 3 | 9 | 4,8 | 5,8 | 4,5 | 0,8 | 0,5-2,0 | 4,9 |
| 4 | 10 | 5,9 | 7 | 5,2 | 0,8 | 0,5-2,5 | 6 |
| 5 | 11,5 | 6,9 | 8 | 5,7 | 0,8 | 0,5-2,5 | 7 |
| 6 | 14 | 8,9 | 10 | 6,5 | 0,8 | 0,5-3,0 | 9 |
| 8 | 15,5 | 10,9 | 12 | 7,5 | 0,8 | 0,5-3,0 | 11 |
| 10 | 19,5 | 10,9 | 12 | 7,5 | 1 | 0,8-3,5 | 13 |
| 12 | 24 | 15,9 | 17,6 | 10 | 1 | 1,5-3,5 | 16 |
Technical data:
- Diameter (d1) : 3, 4, 5, 6, 8, 10, 12 ( mm )
- Type of thread : metric
- Head: small countersunk
- Materials: steinless steel A2 / V2A
- Straight shank, knurled, open type
