ISO 14580 ( sim. DIN 7984 TX ) Hexalobular socket cheese head screws, stainless steel

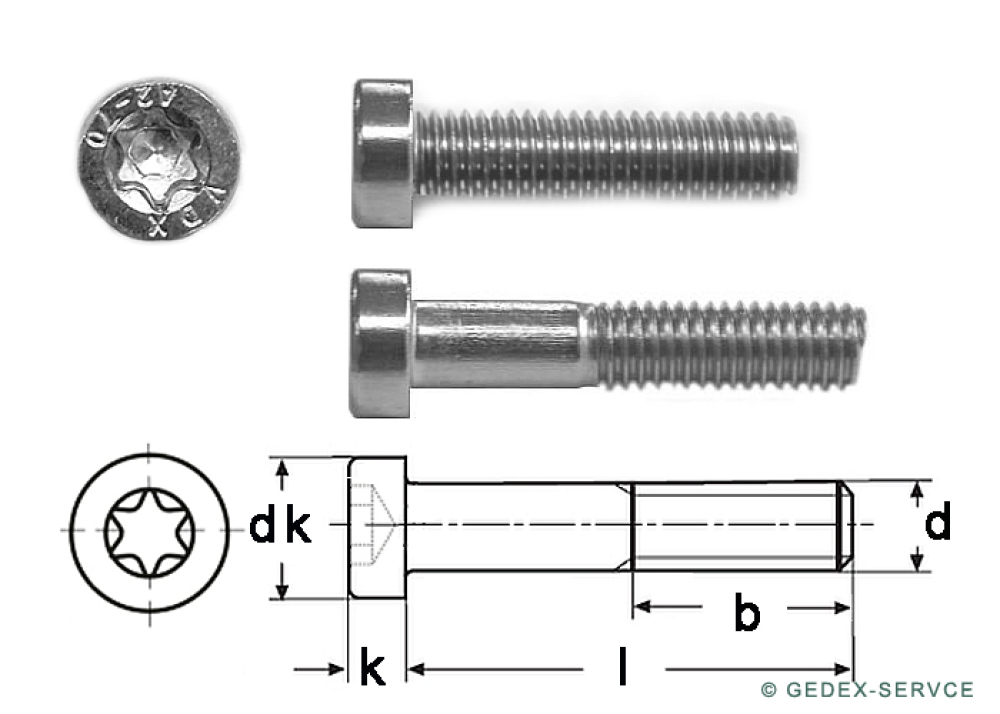

ISO_14580

Durchmesser (d) Kopfdurchmesser
dk (mm)		 Kopfhöhe
k (mm)		 Antrieb Gewindelänge
b (mm)
M2 3,7 1,55 TX6 Vollgewinde
M2,5 4,4 1,85 TX8 Vollgewinde
M3 5,4 2,4 TX10 25
M4 6,9 3,1 TX20 38
M5 8,4 3,65 TX25 38
M6 10 4,4 TX30 38
M8 13 5,8 TX45 38


TECHNISCHE DATEN:

  • Diameter (d) : M2 M2,5 M3 M4 M5 M6 M8 ( mm )
  • Type of thread : metric
  • Head shape : Cylinder head
  • Drive shape (drive) : Inner multi-tooth TX
  • Material : STEINLESS STEEL A2 / V2A
  • strength class (Rm) : 500 N/mm²
